近畿日本鉄道 １８２００系
本日は先般購入した鉄道コレクション第３０弾の車両、近畿日本鉄道１８２００系の走行化作業を行いました。
走行化と同時に先頭部連結器のＴＮカプラー化と、床下機器などの一部部品の塗装を行っています。
今回の作業で必要な部品については、塗料以外はＴＯＭＹＴＥＣおよびＴＯＭＩＸの純正部品を使用しています。
走行化前
今回利用したパーツについて

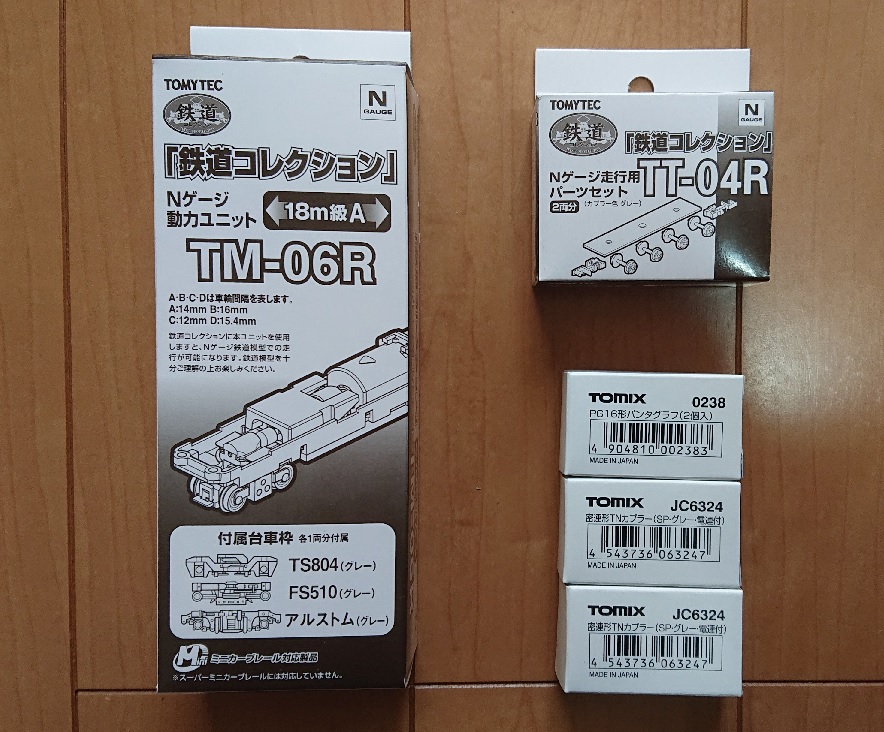

今回使用したパーツは下記のとおりです。市場にも良く出回っている商品で構成しました。Ｎゲージ走行用パーツセット「ＴＴ－０４Ｒ」のみ手持ち品があったので、それ以外は新規購入しています。
- ＴＯＭＹＴＥＣ Ｎゲージ動力ユニット「ＴＭ－０６Ｒ」
- ＴＯＭＹＴＥＣ Ｎゲージ走行用パーツセット「ＴＴ－０４Ｒ」
- ＴＯＭＩＸ ＰＧ１６型パンタグラフ（２個入り） 品番０２３８
- ＴＯＭＩＸ 密連型ＴＮカプラー 品番ＪＣ６３２４
- ＧＲＥＥＮＭＡＸ 鉄道カラースプレー Ｎｏ９ ねずみ色１号
組み立てて行きましょう
組み立て、加工は下記のように行っています。
・パーツの塗装
ＧＲＥＥＮＭＡＸ 鉄道カラースプレー Ｎｏ９ ねずみ色１号を使って塗装していきます。塗装するパーツは下記のとおりです。
- 台車（台車と車体を留める中心ピンは外しておきます） クのみなので１両分。
- 台車枠 モ用。
- 床下機器
- スカート
- 列車無線アンテナ
まずは床板から塗装に必要なパーツ類を外します。また列車無線アンテナとモ１８２００用の台車枠は袋詰めのパーツを使います。こちらはランナーから切り取っておきます。
用意が出来たら塗装して行きましょう。２度塗りをするときれいに仕上がります。
塗装前

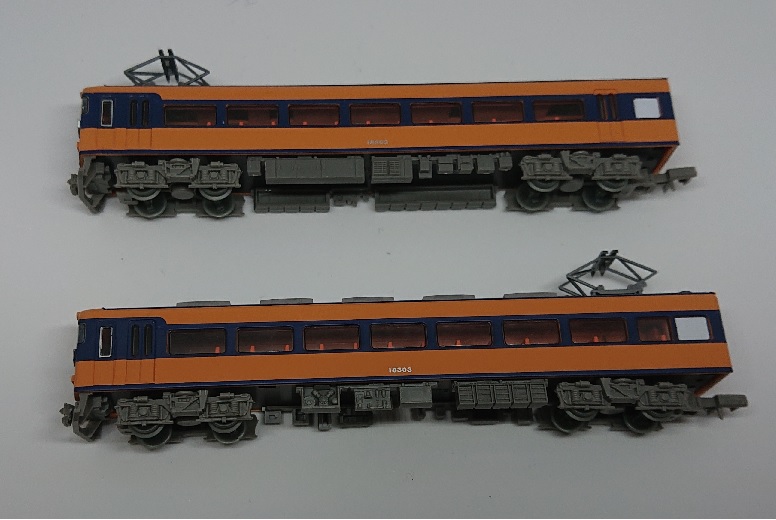

塗装後
塗装前

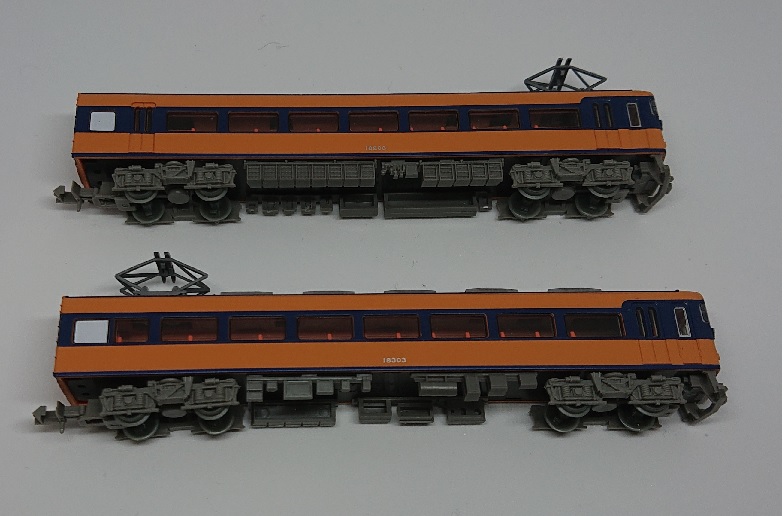

塗装後
塗装前は台車と床下機器のプラスティック感が強かったのですが、塗装後はプラスティック感は無くなっています。また、各部品のディテールがはっきりし、ワンランク上のモデルになったみたいに感じます。

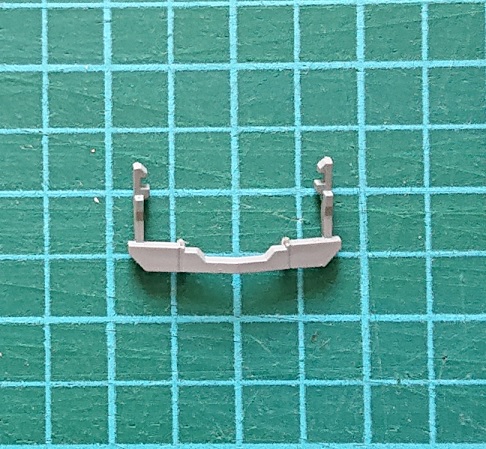

・スカートの加工
ＴＮカプラーを取付ける為の加工を行います。作業は簡単でＴＮカプラーの胴受にあたる部分を切り取るだけです。なお、２両分ともに実施します。
・動力ユニットの組み立て モ１８２００
動力ユニットを組み立てて行きます。
- 塗装した床下機器を取付けます。取付場所を間違えないように。
- 連結面側の台車に「ＴＴ－０４Ｒ」に付属のアーノルドカプラーを取付けます。連結器用のスペーサーが必要ですが、「ＴＴ－０４Ｒ」に付属している「小」サイズのものを使います。
- 動力ユニット自体のスペーサーを取付けます。使うパーツは「Ｍ」と書かれたものです。
- 運転台側にＴＮカプラーを取付けます。
- 台車枠を取り付けます。
- 加工済のスカートを取り付ければ動力ユニットは完成です。
・床板の組み立て ク１８３００
床板を組み立てて行きます。
- 塗装した床下機器を取付けます。モ同様取付場所を間違えないように。
- 塗装した台車に中心ピン、車輪をセット。
- 連結面側の台車に「ＴＴ－０４Ｒ」のアーノルドカプラーを取付けます。スペーサーは動力ユニットと同様「小」を使います。
- 床板の運転台側にＴＮカプラーをセットします。
- 台車の取り付けを行います。
- ウェイトと座席パーツを取付けます。
- スカートを取付け床板は完成です。
・車体の加工
パンタグラフの交換と列車無線アンテナを取付けます。２両とも実施します。
- アンテナの取付位置に１ｍｍの穴をあけ、アンテナを差し込みます。わたしの場合はアンテナを塗装したので少し厚みが出ています。この場合はドリルで穴を少し大きめに広げれば取付できます。なお、モとクで取付位置が違いますので注意です。
- パンタグラフの交換、これはワンタッチです。ゆるい時はゴム系の接着剤を少し塗っておきます。
・車体と下回りの組付け
各車、車体と動力ユニットおよび床下を組みつけます。シールとかインレタはないのでこれで完成です！

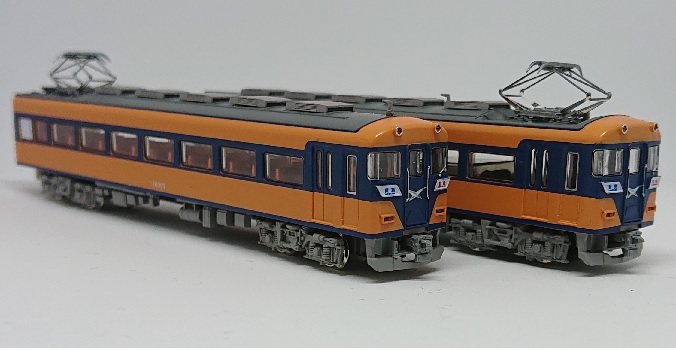

完成です！
なかなか格好良いですねぇ。
連結器のＴＮカプラー化を行うと、精密感が大幅に増しますのでこれはおススメです。他車との連結もできるようになるので一石二鳥ですね。
今回は小型の車両であったため、ＴＮカプラーの取り付けには難航するかと思いましたが、全く問題なくあっさりと取り付けができました。
鉄道コレクションも新しく発売されるたびに、グレードアップしていますね。この近畿日本鉄道１８２００系も、かなり出来がいいと思います。
ＫＡＴＯやＴＯＭＩＸ車両と並べてもそん色がなくなってきました。今年も新商品が発表されていますが、期待して行きましょう。
