今日は前回に引き続き京成３６００型の走行化について書いて行きたいと思います。本日は中間車編です。
先日は動力車を製作しました ↓
鉄道コレクション 京成３６００型 走行化作業 その２
中間車編
今回は中間車１両を走行化しました。パンタグラフの付かない中間車です。この車両は実際には前回ご紹介した動力車と同日に作成しています。
使用するパーツ
使用するパーツについては、上記の写真のうち板オモリと中空軸車輪となります。このほかに下記の商品も利用します。
- ＴＯＭＹＴＥＣ ＴＴ－０４Ｒ（カプラースペーサのみ使用）
- ＧＲＥＥＮＭＡＸ ＧＭカラー Ｎｏ９
- ＧＲＥＥＮＭＡＸ ＧＭカラー Ｎｏ１４
- ゴム系接着剤
走行化する前に床下機器の配置状況を記録
床下機器は塗装のためいったん外しますので、動力車同様に取付場所を間違えないよう、写真に記録しておきます。
今回の車両は写真の上です（下は前回の動力車です）。
組み立てを開始します。
まずは塗装を済ませました。
赤丸で囲った部分が、今回の中間車で使用する部品です。そのほかの部品は動力車で使用する物です。
使用した塗料ですが、上の赤丸（床下機器）はＧＭカラーＮｏ９、下の赤丸（台車枠）はＧＭカラーＮｏ１４で塗装しています。
次に床板を組み立てました。
シートパーツの裏側に板オモリを貼っていきます。板オモリの長さは５ｃｍ程度です。そのままでは取り付けに支障があるので、３分割にします。
次にシートパーツにきっちりと入るよう、板オモリを折り曲げます。
このような感じで貼り付けました（キタなくてごめんなさい・・・）。
シートパーツ中央の穴をふさがないように、オモリをゴム系接着剤で貼り付けます。このオモリは手でちぎれるので、作業がしやすいのが良いですね。
なお、床板とシートパーツの間にオモリが入りますので、部品を組み合わせてしまえばオモリは見えなくなります。その為、多少接着剤がはみ出していても問題ありません。
床下機器の取り付けです。
元の場所に床下機器を戻しました。その後、オモリを貼り付けたシートパーツを組み合わせます。この時、床板とシートパーツが、しっかりとはまっているかを確認します。
床板とボディを組み合わせます。
この後台車を取り付けますが、その際にカプラーの位置合わせも行います。

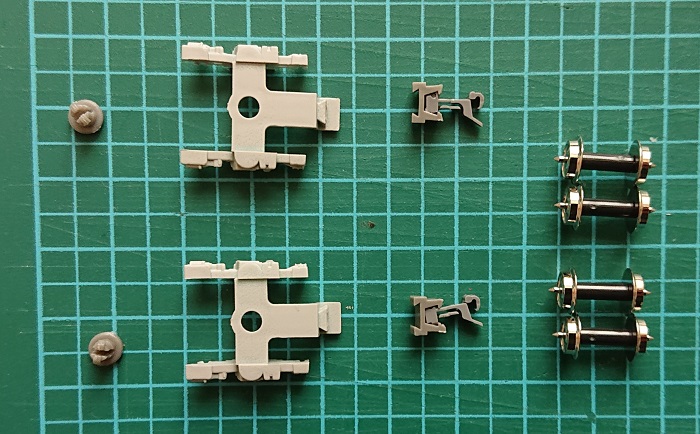

中間車用の台車を組み立てます。必要となる部品は写真のとおりです。
カプラーの組み立てについては、動力車と同じですので動力車編をご覧ください。
動力車編 ↓
台車を組み立てます。
特に問題なく組み立て完了です。カプラーはひとまずそのまま取り付けておきます。
台車を床板に取り付けました。
カプラーが台車寄りに引っ込んでしまってますね。このままだと連結面間が狭すぎて運転に支障をきたします。
また隣の車両と密着しすぎますので、リアリティがありません。なのでスペーサーを噛まして連結面間を調整します。
スペーサーは走行用パーツセットや、動力ユニットに同梱されています。今回はＴＴ－０４Ｒに入っている物を利用しました。
スペーサーの写真です。
ひとつのランナーに大小のスペーサーが含まれています。今回は小さい方を利用します。
台車とカプラーの間にスペーサーを入れました。赤丸の部分にスペーサーを入れています。
ちなみにこの車両は問題なかったのですが、鉄コレのカプラー、スペーサーは時折取り付けが緩い時があります。その場合はゴム系の接着剤を使い固定してしまいます。
左が今回の中間車、右が先日ご紹介した動力車です。
両方とも台車とカプラーの間には「小」スペーサーを挟み込んでいます。車両間隔が鉄道模型の運転にはちょうど良いくらいになったと思います。
おわりに
京成３６００型について、動力車と中間車を記事にさせていただきました。次回は先頭車についての記事を書きたいと思っています。
現時点で先頭車の組み立ては完了しておりますが、ここ何日かは仕事がかなり忙しく、記事公開まで少し日にちが開くかもしれません。そこはご了承いただけると嬉しいです。
