鉄道コレクション第３０弾を購入してから、徐々に車両の走行化を行ってきました。
このほど最後までに残っていた「会津鉄道 キハ８５００」を、ようやく走行化しましたのでご紹介したいと思います。

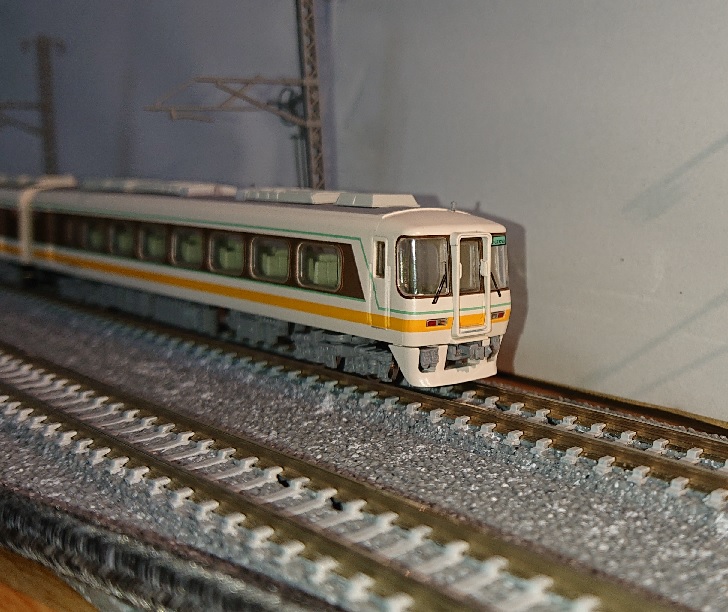

会津鉄道 キハ８５００系
鉄道コレクション第３０弾を走行化するのに、一番早く部品の購入を進めていた「会津鉄道 キハ８５００」ですが、結局一番最後の完成になりました。
５か月近く塩漬けにしていましたがようやく完成です！
走行化メニュー
この車両は単独での走行を予定していますので、下記のような走行化メニューとしました。わたしの標準メニューです。
- 動力ユニットの組み込み（キハ８５０１）
- アンテナ類の取り付け
- 先頭部はダミーカプラーを使用しリアルに
- 中間部のカプラーは標準品（アーノルドカプラー）を使用
- 床下機器とアンテナ類を塗装
使用したパーツ
使用したパーツは下記の通りとなります。２両編成なので「おもり」と余っている１両分の車輪があれば、純正の走行用パーツは無くても大丈夫です。

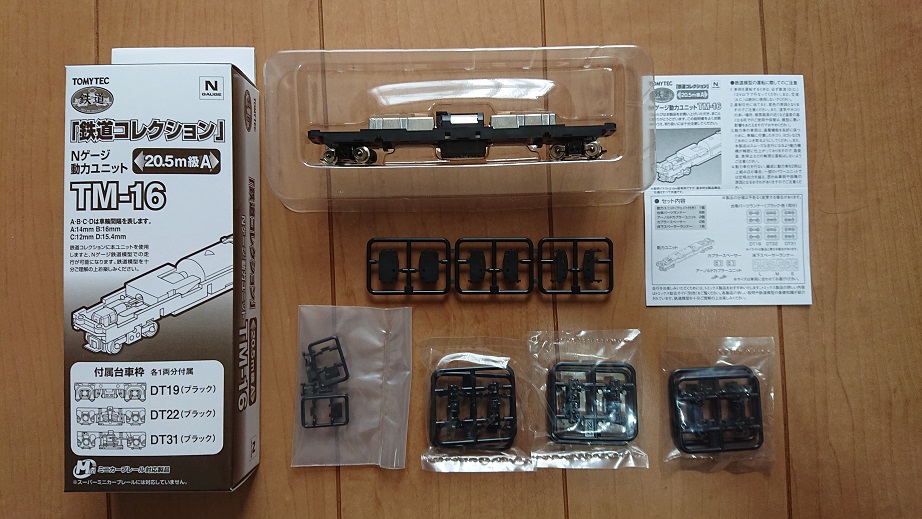

- 動力ユニット ＴＯＭＹＴＥＣ ＴＭ－１６
- 車輪 直径５．６ｍｍのもの（在庫品利用）
- 板おもり （釣り具）
- カラースプレー ＧＭカラー ９番「ねずみ色１号」
組み立て開始！

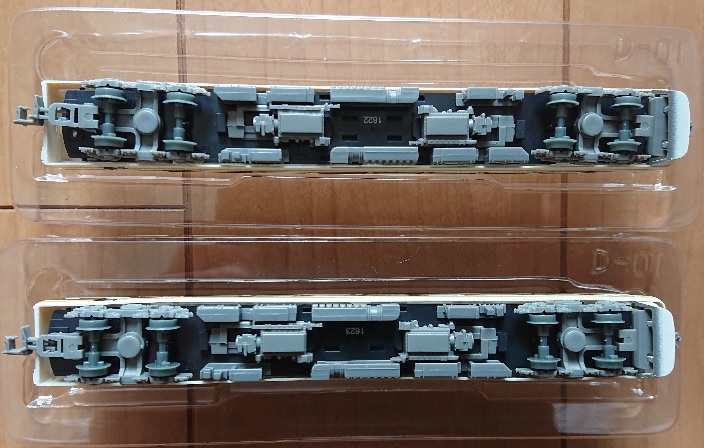

まずは塗装のため床下機器類を外すので、車体をひっくり返して写真を撮影しておきます。

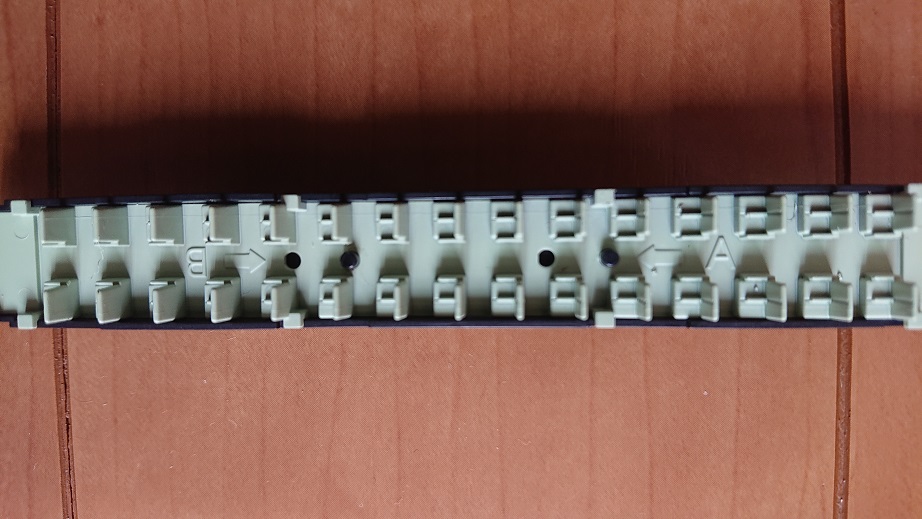

座席パーツも取り付け位置が決まっているようですので、こちらも間違いがないよう写真に収めておきます。
なお、このパーツを利用するのはモーターを組み込まない「キハ８５０４」側のみとなります。

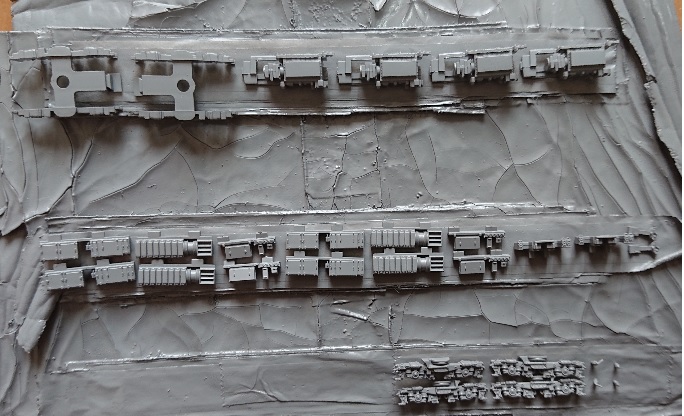

最初に塗装が必要な部品に対し塗装をして行きます。今回塗装したのは下記の通り。
- 床下機器（エンジン含む）
- キハ８５０４用の台車
- キハ８５０１用の台車枠（動力ユニット取り付け用）
- 信号炎管
- 列車無線アンテナ
- ダミーカプラーと台座（ジャンパ線受け付き）
使用した塗料は今回は一色でＧＭカラーの９番「ねずみ色１号」です。

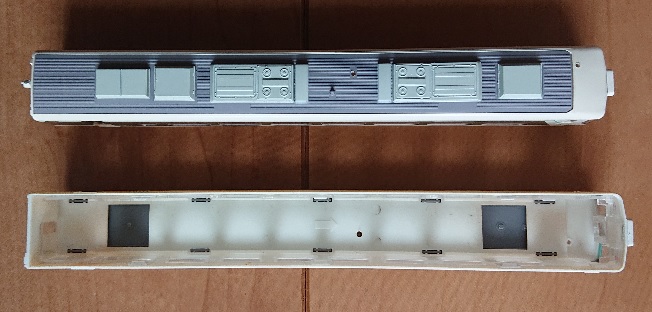

次に車体の加工です。信号炎管と列車無線アンテナを取り付けるので車体内側から２か所開口しておきます。
使用するドリル刃は１ｍｍのものです。
モーターなし車両「キハ８５０４」から組み立てて行きます。床板に塗装を行ったエンジンと床下機器類を取り付けます。

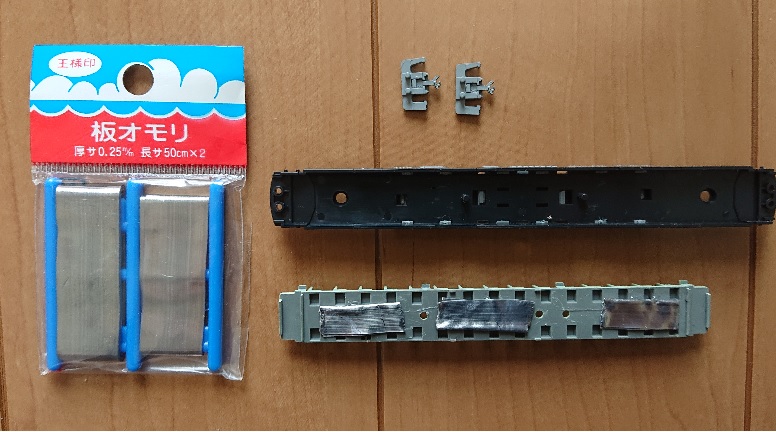

また、この車両は補重が必要ですので座席パーツの裏側に「板おもり」を２～３ｃｍに切り出したものを張り付けておきます。
接着はゴム系接着剤にて行いました。おもりを接着するついでに先頭部のダミーカプラーと台座も少量のゴム系を使って接着しておきます。
車体にアンテナ、信号炎管を取り付けます。信号炎管のほうは少し緩かったので、取り付け後に裏から少量の「流し込みタイプ」の接着剤を流しておきます。ほんの少量です。
なお、車体の組み立ては２両とも同じですので２両分施工します。

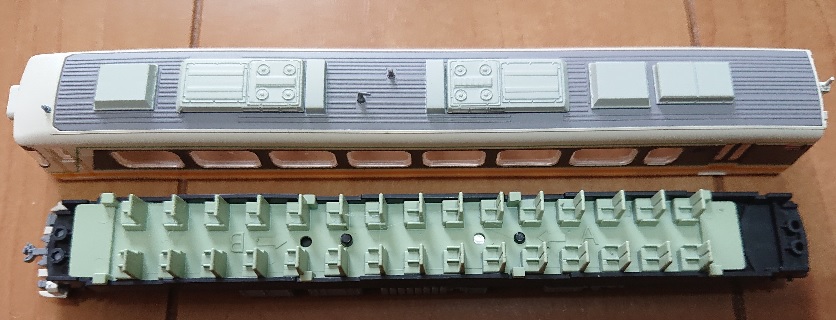

「キハ８５０４」は下回りパーツも組み上げておきます。床板と座席パーツの位置関係は写真のとおり。この位置であれば客室の窓割と一致します。
参考までに下回りの写真を掲載します。連結面の台車はカプラーの位置を調整するため車体を組んだ後で取り付けます。
「キハ８５０４」はこの後の写真は割愛しますが、下記のように組み立てを行い完成です。
- 台車の組み立て（車輪、中心ピンの装着）
- カプラーアダプタ（動力ユニット付属の大きい方）を取り付け
- アーノルドカプラーの取り付け
- 車体と床下の結合
続いて動力ユニットの組み立てです。特に変わったところはなく、通常通り組み立てれば問題ありませんでした。そのためポイントのみ記載します。
- 床板のスペーサーは「Ｓ」を使用します。
- 台車枠は左右異なりますので注意が必要。ヨーダンパが車体内側に来るようにします。
- カプラーは取り付けにスペーサーが必要です。カプラーに付属しているスペーサーの大きい方を使用します。
このあと車体と動力ユニットを組み合わせて完成です。
ようやく完成
ついに完成しました！
何度か撮影のために「キハ８５００」には登場していただきましたが、今回晴れて動力ユニットを手に入れました。今後は走行する場面でも活躍していただきましょう。

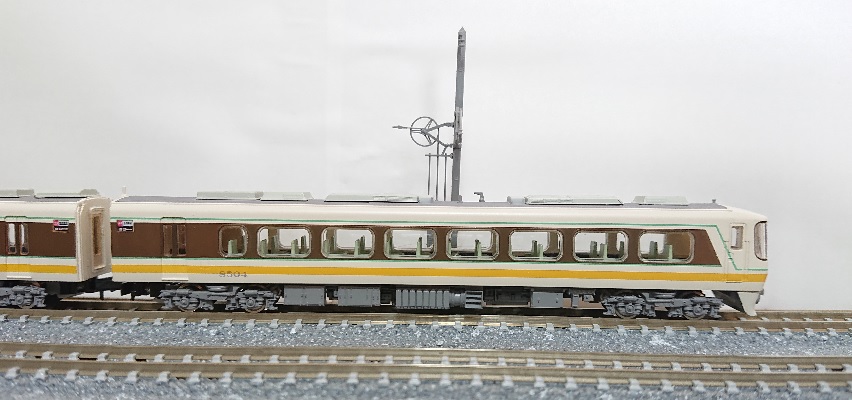

「キハ８５０４」の車体側面を撮影しました。
気動車なので床下の密度感がすごいですね。カミンズ製の大出力エンジンを２基搭載していますからぎっしりです。
動力ユニットを取り付けた「キハ８５０１」です。
動力ユニット「ＴＭ－１６」には床下のちょうどモーターの下あたりにでっぱりがあるのですが、ちょうどラジエータの裏に隠れました。
広告
おわりに
本車両をもちまして、鉄道コレクション第３０弾の車両はすべて走行化完了しました。あいだに名鉄や京都市交通局などの作業をしましたから、時間がかかってしまいました。
だけどいいんですよ、趣味なので。途中からでも興味があるものが出てきたら、そっちを優先するのです。楽しいことが大事ですからね。
鉄道コレクションのブラインドシリーズですが、最近は発売がめっきり減りました。次の第３１弾はいつ登場するでしょうかね。年内に出るのかな。次の発表を楽しみに待ちたいと思います。
