鉄道模型１１６ 【小湊鐡道】ＰＬＵＭ キハ２００中期型 製作記 その１０

みなさん、こんばんわ！

Ｋｏｅｄｏです。

今日も当ブログにお越しいただきありがとうございます。

台風一過、今日はとても良い天気で雲一つない青空となりました。きのうの大雨が嘘のようです。

昨日はだいぶ雨風が強かったですが、皆さんのお住まいの地域は大丈夫でしたでしょうか。

今日は買い物に出かける用事があったので、早急に用事を済ませ家に戻りました。家に戻って庭の雑草の処分を行い、一息ついたあとはお楽しみの時間です。

今日もＰＬＵＭの小湊鐡道キハ２００の製作に入ります。

前回までの作業はコチラ　↓

coedowalk.hatenablog.com

今日は残っていた下回りの組み立てと、いよいよボディと下回りを結合します。これでようやく車両らしくなります。

下回りの組み立て（連結器周辺）　

まずは下回りの仕上げです。大半の作業が終わっているため、残りの作業はほんの少しです。

使用するパーツ

本日の作業で使用するパーツは下記の部品です。

• Ｄランナー　２枚

本日使用するパーツはコチラの部品のみとなります。

項番３１

連結器周辺のパーツを組み立てます。ここで取り付けるのは空気タンクとブレーキシリンダー、あとＤ５パーツ、これは何だろう。台車のなんらかの受けの部品ですね。

まずは必要となるパーツを切り出します。左から釣り合い空気タンク、ブレーキシリンダー、台車の受け部品です。

いつものようにゲートの処理もしておきます。

各パーツを取り付けました。部品の合いが良いので、差し込むだけで取り付けが可能です。

ブレーキのてこの部分は床板に彫刻されており、ブレーキシリンダーをつけるとそれらしく見えるようになっています。良く設計されていますねぇ～

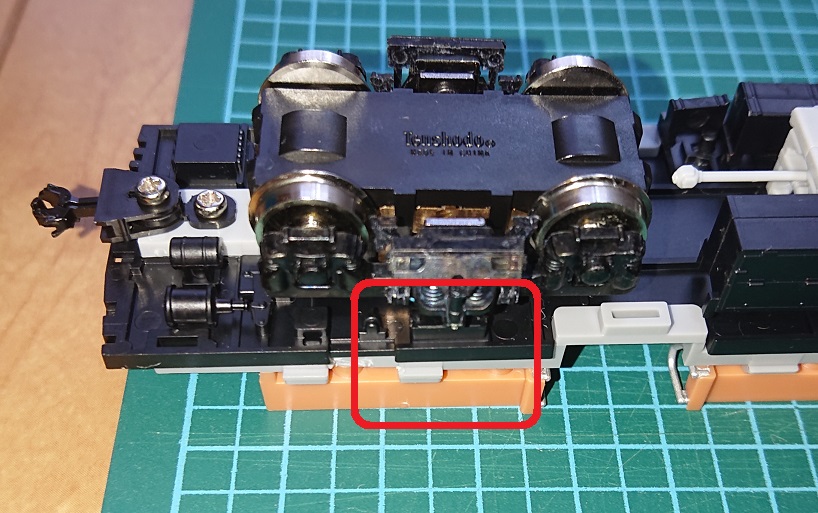

Ｄ５パーツの取り付け状態です（赤枠内の部分）。わたしは走行化のため台車を先行して取り付けています。

そのため少し取り付けずらいのですが、台車を９０度回転させれば、簡単に取り付けができました。このパーツも差し込むだけでＯＫでした。

反対側（エンジン側）は連結用にＩＭＯＮカプラーを取り付けていますが、項番３１の作業で使用するパーツは、すべて取り付け可能です。

トレーラ側よりＤ５パーツの取り付けは難儀しますね。しかし、ピンセットを使って丁寧に合わせて行けば取付は可能です。

項番３２

ここでは連結器廻りの部品を取り付けます。わたしのキハ２００は片側は連結可能としているのでＩＭＯＮカプラーを取り付け済です。

その為、項番３２の作業は、ホロ無し先頭部側に対してのみ行います。

まずは部品を切り出し、ゲートの処理を行います。

左から連結器の受け・ＡＴＳ車上子、密着自動式連結器、胴受けです。これを付けたいが為に、ＩＭＯＮカプラーは片側だけとしました。

部品の取り付け状態です。

ＡＴＳ車上子、連結器は差し込むだけで取り付け可能でした。胴受けは説明書にも記載がありますが、接着剤での取り付けが必要です。

下回りはこれで完了です。先頭部から見たところですが良い感じですね。小さな模型ながらＡＴＳ車上子が付いているのが好き。

ボディと下回りを組み合わせます。

いよいよ最終段階に入ります。いや～、長かった。まあ、わたしがのんびりと作っていたためですが💦

項番３３

走行化をしているため説明書と取付方法が異なり、床板（内側）と床板（外側）は組み合わせ済です。そのため、２枚の床板を同時にボディに取り付けます。

取付方法はＮゲージの車両に近いです。窓ガラスに、床板取り付け用のボスが彫刻されていますので、これを合わせるようにします。

組み合わせが終わりました！

完成！と言いたい感じですね。しかしあと少し部品が残っています。もう少しがんばりましょう！

４面図

ここまで出来たので、ひとまず４面から写真を撮影しました。

正面から。

こちらはダミーカプラー側です。

反対面です。

こちらはＩＭＯＮカプラーを取り付けていますので連結可能です。あとカプラー取付用のスペーサーは黒く塗っておけば良かったです。ここは反省点ですね。

ＩＭＯＮカプラーはとても優れた形状をしているので、胴受けとＡＴＳ車上子が用意できれば、取り付けたいところです。

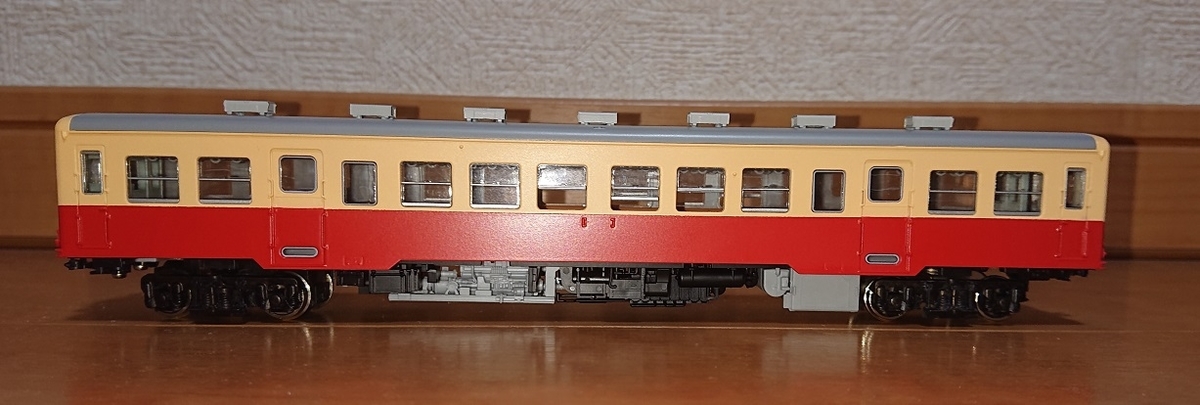

側面です。

床板（外側）が垂れ下がっていますね。床板自体が比較的薄いのと、パーツの重さもある為でしょう。これは改善策を考えなくてはいけません。

反対側です。

床下機器類が見事です。精密なのはもちろんですが、一つ一つのパーツを取り付けているので、機器の抜け感が見事です。ずっと見ていられます。

おわりに

下回りとボディの組み合わせが終わったので、かなり車両らしくなりました。あとは残りのジャンパ線やワイパーの取り付け、デカールの貼付で完成です。

今日の課題だった床板（外側）の下がり問題はこれから解決法を考えなくてはなりませんね。これは風呂にでも入りながらゆっくり考えましょう。
