東京メトロ　１００００系

本日は東京メトロ１００００系についてのご紹介です。内装写真も撮影しましたのでぜひご覧ください。

東京メトロ　１００００系　Ｆライナー

 生い立ち

２００６年に東京メトロの標準車両としてデビューしました。東武東上線、西武池袋線、その後開業する副都心線にも対応した車両としています。副都心線開業後は東急東横線、みなとみらい線にも乗り入れ運転をおこなっています。

車内には強化ガラスが多用され、洗練されかつ高級感がある車両となっています。

車内について

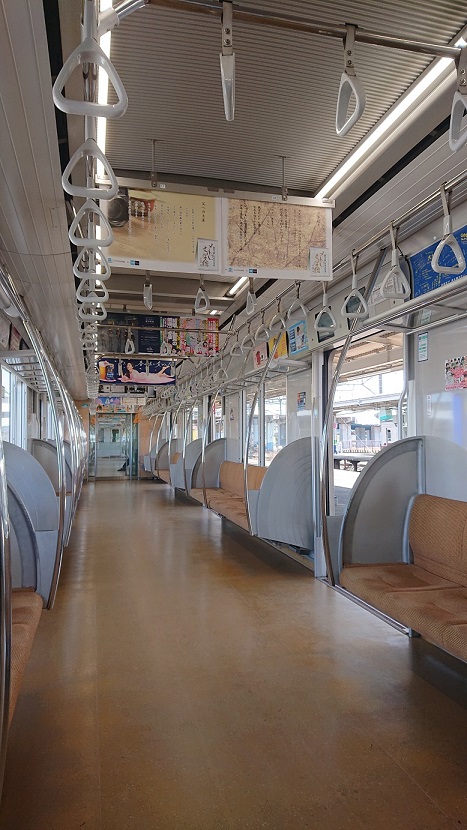

東京メトロ　１００００系車内

中央天井と照明及び空調ダクトを一体化したモジュール構造を使った天井が印象的です。また、近未来的なデザインで格好いいです。

天井高さは従来の車両より１８５ｍｍ高く設定をしています。また天井は中央部を曲面としているので、とても広々としています。

照明は新造時は蛍光灯でしたが、現在は直管式のＬＥＤ照明に交換されています。

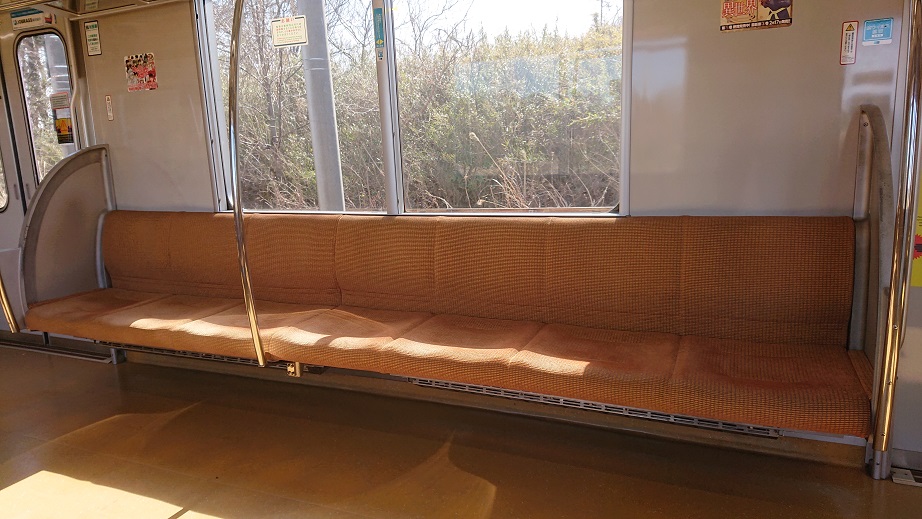

東京メトロ　１００００系　シート

扉間のシートです。スタンションポールで３人掛けと４人掛けに区切られています。スタンションポール、袖仕切とも丸く湾曲したデザインです。外観と合わせているのですね。

袖仕切はメタリック調の色合いですが材質も金属製です。湾曲した筋がデザインとして入っています。なかなかかっこいいです。なお、金属製なので冬場の早朝や夜間は冷たいのが難点です。

シートですがかなり固めです。有楽町線、副都心線を走る車両の中では一番固いと思います。

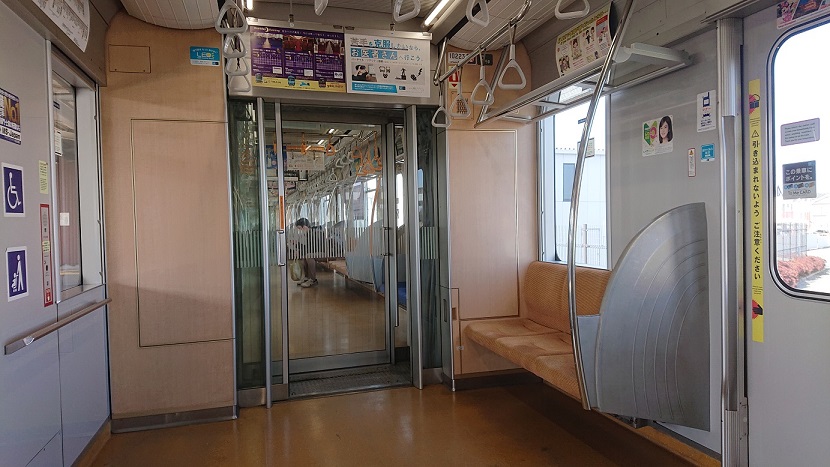

東京メトロ　１００００系　車端部

車端部のシートは３人掛けです。副都心線の駅でいうと、渋谷よりのシートはシルバーシートとなっています（１０１００型は和光市よりがシルバーシート）。

写真では向かって左側にシートはありませんが、ここは車椅子スペースです。車椅子スペースは２号車と９号車に設置されています。その他の車両には両側にシートがあります。

連結面は車内が広く見えるよう強化ガラスをうまく使ってデザインされています。貫通扉も強化ガラス製で、木目調の壁と合わせ洗練されたデザインです。

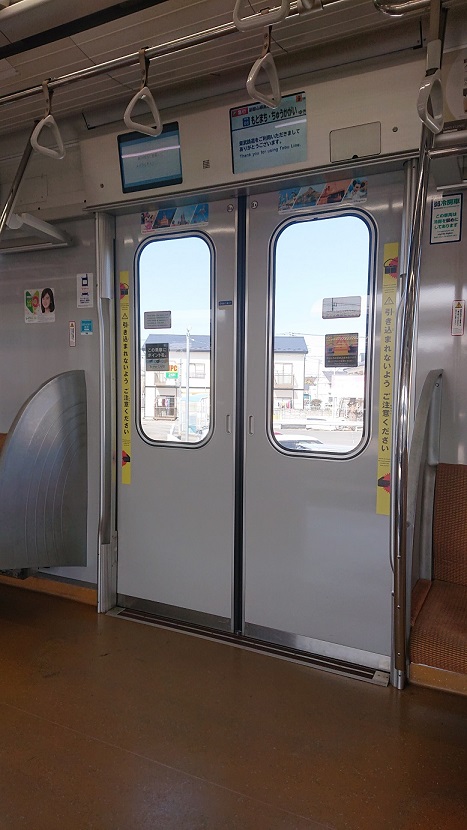

東京メトロ　１００００系　扉付近

扉上には１５インチ液晶の車内表示器がついています。左側は広告等で使用、右側が路線図や行先などが表示される案内用です。車内表示器も強化ガラスで保護されています。

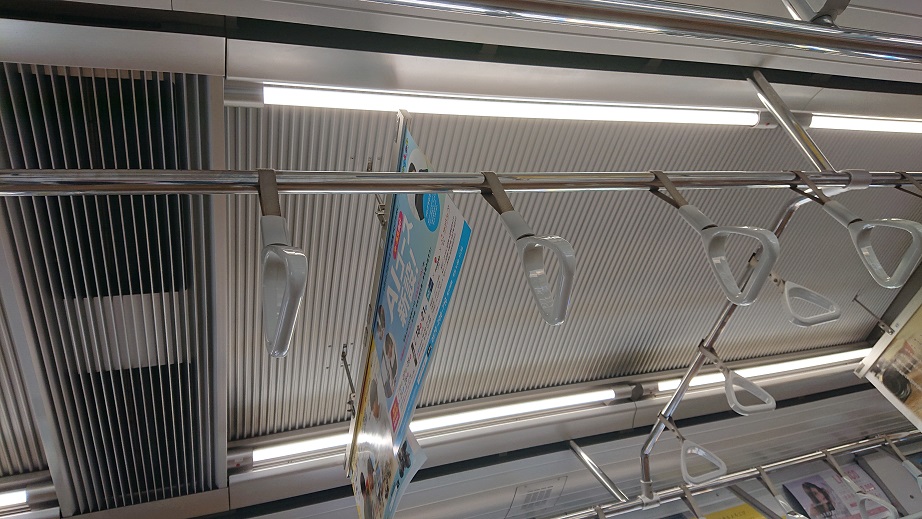

東京メトロ　１００００系　天井

一体型モジュールの天井です。補助送風機は横向き（枕木方向）です。これは珍しいですね。車内を広く見せるよう工夫されています。

仕様

制御装置はＩＧＢＴ素子を使用したＶＶＶＦインバータ制御です。１台の主制御装置で１６５ｋｗのモーター４台を制御します。なお、モーター付き車両は１０両編成中の５両（２、３、６、８、９号車）です。

ＶＶＶＦ制御なのでモータ付きの車両は少なくなっています。ちなみに新しい１７０００系は１０両中４両がモータ付き車両です。

起動加速度は３．３ｋｍ／ｈ／ｓ、設計最高速度は１２０ｋｍです。運行するときの最高速度は東急東横線内の１１０ｋｍとなっています。

台車はモノリンク式のボルスタ付き台車で、揺れは少なく乗り心地は快適です。私見ですがボルスタレス台車より大きな揺れは少ない印象があります。

電動空気圧縮機はスクロール式で、２、４、８号車に搭載、機器箱に収められているせいもありますが音はかなり静かです。補助電源装置は大容量のＳＩＶで２、８号車に搭載されています。

パンタグラフはシングルアーム式で３、９号車に２台、６号車に１台搭載されています。

おわりに

東京メトロ　１７０００系運用開始の伴い、７０００系の７１１０Ｆが解体のため陸送されたそうです。早くも始まってしまいましたね。

１７０００系の１０両編成車はすでに４本完成していますから、残っている７０００系の１０両編成車の置き換えも進むでしょう。１０両編成しか運用のないＦライナーと有楽町線の運行が見れるのも残りわずかです。

有楽町線、副都心線は７０００系、１００００系から、１００００系、１７０００系の布陣に変わりつつあります。

終焉が見えてきた７０００系には最後の活躍を、１７０００系はこれからの活躍に期待ですね。
